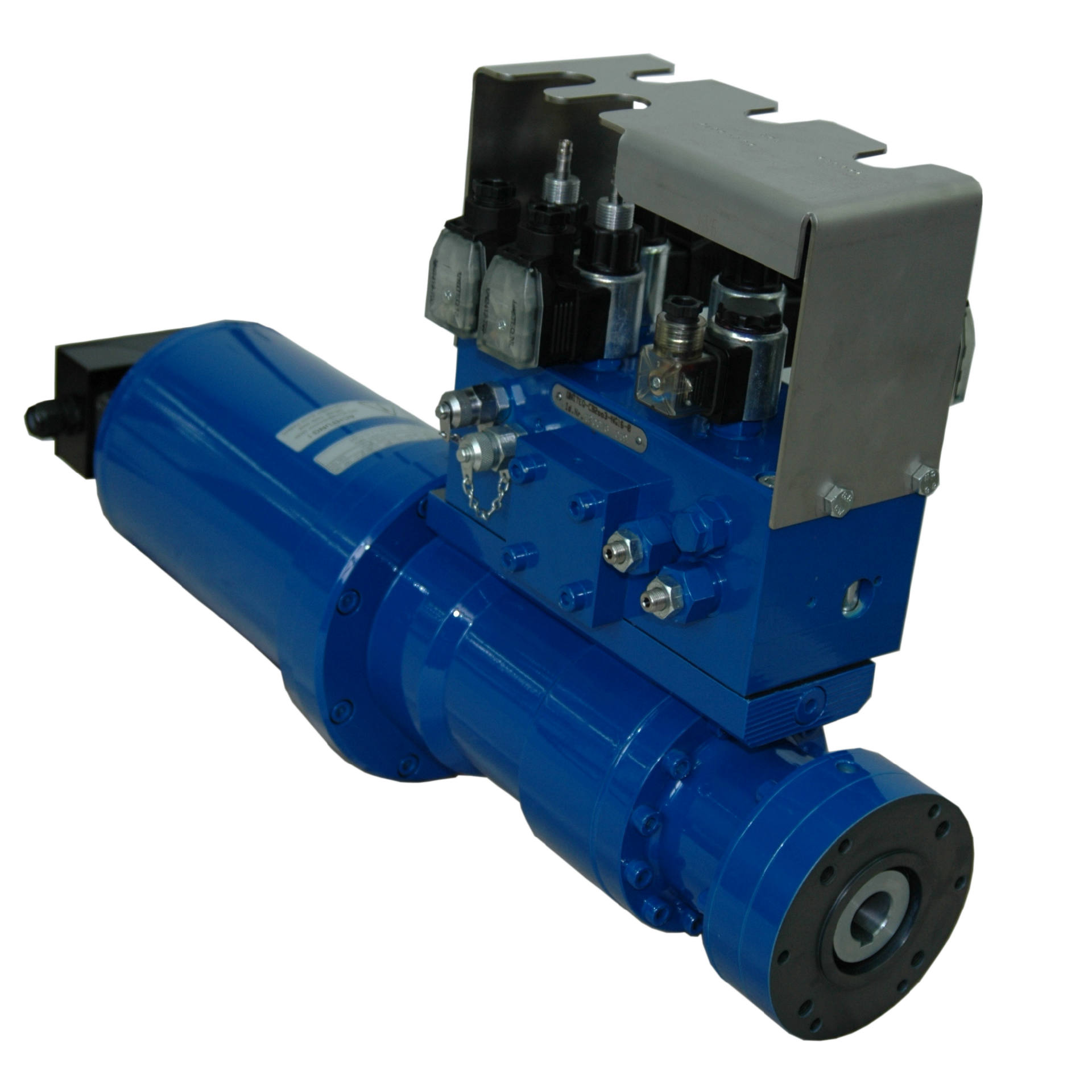

Roterende actuatoren met spiraalvormige tandwieloverbrening [MI]

Voor roterende hoofdinlaatkleppen maakt UniteQ gebruik van Eckart HyRAV actuatoren, die aangestuurd worden door een UniteQ manifoldblok. Het draaimechanisme van de HyRAV werkt via spiraalvormige tandwielen, een van de meest hoogwaardige oplossingen voor draaiactuatoren op dit moment. Omdat de hoofdinlaatklep cruciaal is voor het veilig opereren van een turbine is bij deze toepassing gekozen voor de Eckart HyRAV. Een HyRAV uitgerust met een UniteQ manifold voldoet aan de hoogste veiligheidseisen.

Alle hoofdinlaatactuatoren hebben een redundant schotelverenpakket waarmee de hoofinlaatklep binnen 0,2 seconden naar de veiligheidspositie kan worden gebracht. Bij een gevaarlijke situatie valt de hydraulische druk die de veren indrukt weg, waardoor de veren de klep naar de veiligheidspositie brengen.

Dit maakt het wegvallen van de hydraulische druk cruciaal voor de veiligheid van de turbine. Afhankelijk van het gewenste veiligheidsniveau worden UniteQ hoofdinlaatactuatoren voorzien van een manifold met een redundantieniveau van 1oo1, 1oo2, 1oo3 of 2oo3.

Alle UniteQ hoofdinlaatactuatoren voldoen aan de machinerichtlijn. Daarnaast wordt een safety integrity level (SIL) berekening gemaakt. Zo heeft ons 2oo3 minifoldblock al sinds 2010 het een SIL3 certificaat, uitgegeven door een geaccrediteerde derde partij.

Voor meer informatie kunt u vrijblijvend contact opnemen via info@uniteq.nl.
